空气压缩机机械原理动态图
2023-12-26

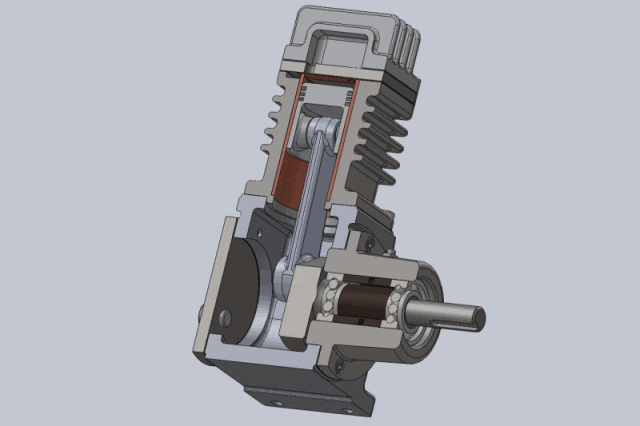

常见空气压缩机原理的动态图来了解一下工作原理，可以更好的了解空压机。
转子式空气压缩机通过由发动机或电动机驱动(多数为电动机驱动)，另一转子(又称阴转子或凹转子)是由主转子通过喷油形成的油膜进行驱动，或由主转子端和凹转子端的同步齿轮驱动。空气压缩机汽缸内装有一对互相啮合的螺旋形阴阳转子，两转子都有几个凹形齿，两者互相反向旋转。转子之间和机壳与转子之间的间隙仅为5~10丝，主转子(又称阳转子或凸转子)，通过由发动机或电动机驱动(多数为电动机驱动)，另一转子(又称阴转子或凹转子)是由主转子通过喷油形成的油膜进行驱动，或由主转子端和凹转子端的同步齿轮驱动。所以驱动中没有金属接触(理论上)。
离心式空气压缩机中气压的提高，是靠叶轮旋转、扩压器扩压而实现的。离心式空气压缩机的工作原理是:当叶轮高速旋转时，气体随着旋转，在离心力作用下，气体被甩到后面的扩压器中去，而在叶轮处形成真空地带，这时外界的新鲜气体进入叶轮。叶轮不断旋转，气体不断地吸入并甩出，从而保持了气体的连续流动。与往复式空气压缩机比较，离心式空气压缩机具有下述优点:结构紧凑，尺寸小，重量轻;排气连续、均匀，不需要中间罐等装置;振动小，易损件少，不需要庞大而笨重的基础件;除轴承外，机器内部不需润滑，省油，且不污染被压缩的气体;转速高;维修量小，调节方便。
轴流式空气压缩机是属于一种大型的空气压缩机，最大的功率可以达到150000KW，排气量是20000m3每分钟，它的空气压缩机能效比可以达到百分之90左右，比离心机要节能一些。轴流式空气压缩机的静叶可调机构和带动该机构的中间气缸，机壳是标准化的同一种型号不同级数的机壳，进排气缸是一样的，不同级数机身长度的改变组合木模来实现，当级数不用时，除轴向长度不同外，其它所有结构都一样。主轴都是为镍铬合金钢，叶片材料为铬不锈钢，静叶内缸结构尺寸、轴封、密封、联轴器级轴流式压缩机的附属设备、润滑油系统、控制系统、保护系统都是非常智能型的。前6级的反动为百分之70，以后几级的反动向为百分之100。
滑片式空气压缩机采用传统的、已经得到验证的技术， 以非常低的速度直接进行驱动，具有无与伦比的可靠性。 转子是唯一连续运行的部件， 上面有若干个沿长度方向切割的槽， 其中插有可在油膜上滑动的滑片。 转子在气缸的定子中旋转。在旋转期间， 离心力将滑片从槽中甩出，形成一个个单独的压缩室。旋转使压缩室的体积不断减小，空气压力不断增大。 通过注入加压油来控制压缩产生的热量。 高压空气从排气口排出，其中残留的油通过最终的油分离器予以清除。

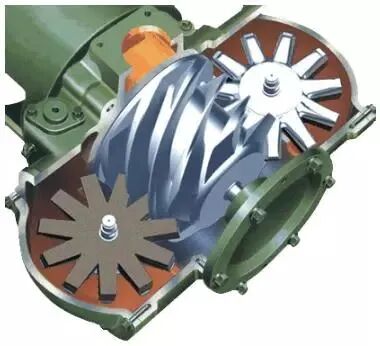

螺杆式空气压缩机又称螺杆压缩机。20世纪50年代，就有喷油螺杆式压缩机应用在制冷装置上，由于其结构简单，易损件少，能在大的压力差或压力比的工况下，排气温度低，对制冷剂中含有大量的润滑油(常称为湿行程)不敏感，有良好的输气量调节性，很快占据了大容量往复式空气压缩机的使用范围，而且不断地向中等容量范围延伸，广泛地应用在冷冻、冷藏、空调和化工工艺等制冷装置上。以它为主机的螺杆式热泵从20世纪70年代初便开始用于采暖空调方面，有空气热源型、水热泵型、热回收型、冰蓄冷型等。在工业方面，为了节能，亦采用螺杆式热泵作热回收。

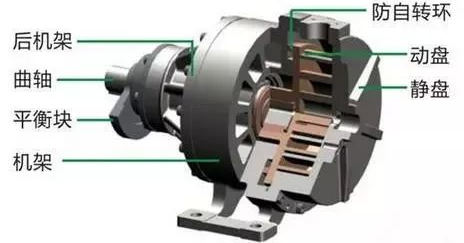

涡旋式空气压缩机是由一个固定的渐开线涡旋盘和一个呈偏心回旋平动的渐开线运动涡旋盘组成可压缩容积的空气压缩机。涡旋空气压缩机的独特设计，使其成为当今世界节能压缩机。涡旋空气压缩机主要运行件涡盘只有龊合没有磨损，因而寿命更长，被誉为免维修压缩机。涡旋空气压缩机运行平稳、振动小、工作环境宁静，又被誉为‘超静空气压缩机’。涡旋式空气压缩机结构新颖、精密，具有体积小、噪音低、重量轻、振动小、能耗小、寿命长、输气连续平稳、运行可靠、气源清洁等优点。
